Vị trí lắp đặt thanh chắn barie tự động đúng kỹ thuật

Thanh chắn barie tự động cần được bố trí đúng vị trí để phương tiện ra vào thuận tiện, hạn chế va chạm và đảm bảo thiết bị vận hành ổn định. Vậy vị trí lắp đặt thanh chắn barie tự động cần đáp ứng những yêu cầu gì? Cùng tìm hiểu các lưu ý quan trọng dưới đây.

Vai trò của vị trí đặt thanh chắn tự động

Vị trí lắp đặt quyết định cách phương tiện tiếp cận, dừng lại và đi qua khu vực kiểm soát. Một vị trí phù hợp cần đảm bảo người điều khiển phương tiện có đủ không gian quan sát, bảo vệ dễ kiểm soát và cần barie có khoảng không để nâng hạ mà không bị vướng vào công trình xung quanh.

Bên cạnh đó, vị trí đặt barie còn liên quan đến nhiều thiết bị khác như camera, máy đọc thẻ, đầu đọc biển số, cảm biến vòng từ hoặc cabin bảo vệ. Nếu bố trí không hợp lý, việc tích hợp các thiết bị này có thể gặp khó khăn hoặc khiến quy trình kiểm soát phương tiện kém thuận tiện.

Lựa chọn đúng vị trí ngay từ đầu mang lại một số lợi ích

• Kiểm soát phương tiện thuận tiện: Xe có thể tiếp cận và dừng đúng khu vực trước khi qua barie.
• Tăng khả năng quan sát: Nhân viên bảo vệ hoặc hệ thống camera có thể quan sát rõ phương tiện và người điều khiển.
• Hạn chế va chạm: Khoảng cách và hướng đặt phù hợp giúp giảm nguy cơ xe va vào tủ barie hoặc cần chắn.
• Tối ưu không gian: Barie không gây cản trở lối đi bộ, làn xe hoặc các công trình gần đó.
• Thuận tiện bảo trì: Tủ barie có đủ không gian để mở kiểm tra motor, bo mạch và các bộ phận bên trong.
• Dễ kết hợp hệ thống kiểm soát: Vị trí hợp lý giúp kết nối barie với camera, đầu đọc thẻ, cảm biến và các thiết bị khác thuận tiện hơn.

Vì vậy, trước khi lựa chọn mẫu barie hoặc tiến hành khoan cố định thiết bị, cần khảo sát thực tế mặt bằng và xác định vị trí lắp đặt phù hợp.

Vị trí lắp đặt thanh chắn barie tự động phù hợp

Không có một vị trí cố định áp dụng cho mọi công trình. Barie cần được bố trí dựa trên hướng xe, chiều rộng làn đường, không gian xung quanh và phương án kiểm soát phương tiện.

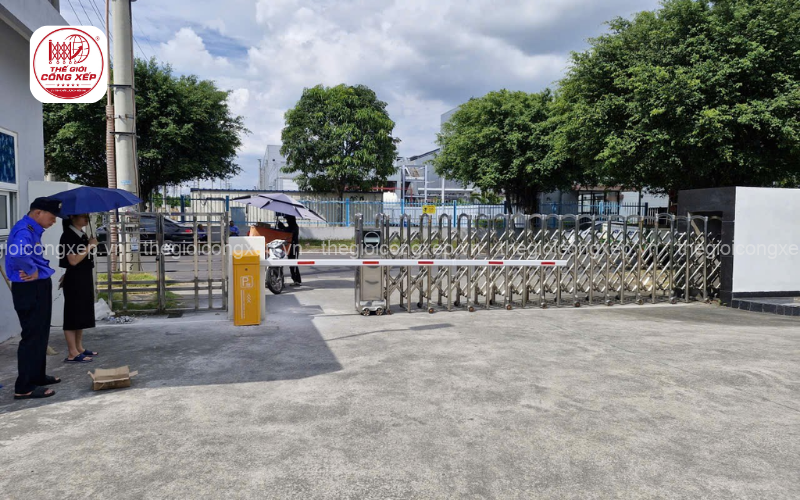

1. Lắp barie tại vị trí kiểm soát phương tiện

Barie nên được đặt tại khu vực mà phương tiện bắt buộc phải giảm tốc, dừng lại hoặc xác nhận quyền ra vào trước khi tiếp tục di chuyển.

Đối với cổng ra vào nhà máy, trường học hoặc tòa nhà, vị trí này thường nằm gần khu vực chốt bảo vệ. Với bãi giữ xe, barie có thể bố trí tại điểm vào và ra của từng làn để kiểm soát phương tiện trước khi xe đi vào khu vực bên trong.

Không nên đặt barie quá sâu bên trong khuôn viên nếu phía trước đã có nhiều phương tiện di chuyển qua lại. Việc xác định điểm kiểm soát ngay từ khâu thiết kế giúp hạn chế tình trạng xe dừng đột ngột hoặc phải quay đầu trong không gian hẹp.

2. Đặt barie bên phải theo hướng xe di chuyển

Với làn xe một chiều, tủ barie thường được bố trí ở phía bên phải theo hướng phương tiện tiếp cận để người điều khiển thuận tiện quan sát và thực hiện thao tác kiểm soát.

Tuy nhiên, đây không phải nguyên tắc cứng nhắc cho mọi công trình. Với mặt bằng đặc thù, làn xe rộng hoặc hệ thống kiểm soát nhiều làn, vị trí tủ có thể được điều chỉnh dựa trên thiết kế tổng thể.

Điều quan trọng là tủ barie không được nằm ở vị trí khiến phương tiện phải đánh lái đột ngột hoặc đi quá sát thiết bị. Đồng thời, cần đảm bảo người điều khiển có thể nhìn thấy cần barie và khu vực phía trước một cách rõ ràng.

3. Đảm bảo khoảng cách với làn xe

Tủ barie và cần chắn cần được bố trí sao cho không gian lưu thông của phương tiện đủ rộng. Khi xác định vị trí, cần tính đến chiều rộng thân xe, bán kính đánh lái tại khu vực tiếp cận và hướng phương tiện ra vào.

Nếu tủ đặt quá sát mép làn hoặc phần cần chắn nằm không đúng vị trí, xe có thể phải đi lệch hướng để tránh thiết bị. Điều này đặc biệt bất tiện với xe tải, xe khách hoặc các phương tiện có kích thước lớn.

Với công trình có nhiều loại phương tiện, nên khảo sát loại xe sử dụng thường xuyên nhất để lựa chọn vị trí và chiều dài cần barie phù hợp.

4. Không đặt barie ở vị trí cản trở tầm nhìn

Tầm nhìn là yếu tố cần được ưu tiên khi bố trí thanh chắn barie tự động. Người điều khiển phương tiện cần nhìn thấy khu vực barie, cần chắn và phương tiện phía trước để chủ động giảm tốc.

Không nên đặt tủ barie ngay sau góc cua gấp, vị trí bị che bởi tường, cột hoặc biển quảng cáo nếu điều đó làm giảm khả năng quan sát.

Đối với khu vực có lưu lượng xe lớn, có thể kết hợp camera hoặc thiết bị cảnh báo để hỗ trợ kiểm soát. Tuy nhiên, thiết bị hỗ trợ không thay thế yêu cầu bố trí mặt bằng hợp lý.

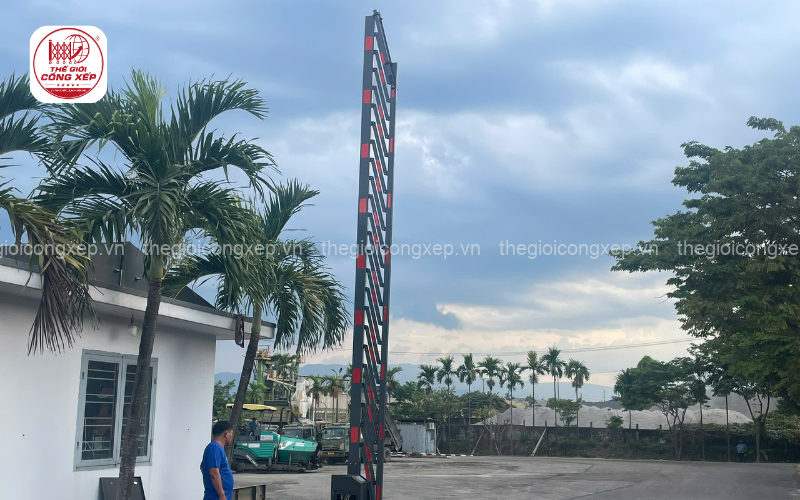

5. Đảm bảo không gian cho cần barie nâng hạ

Đây là một trong những yếu tố thường bị bỏ qua khi lắp đặt. Cần barie phải có đủ không gian để nâng lên và hạ xuống theo đúng hành trình mà không va vào mái che, biển hiệu, đường ống, cây xanh hoặc công trình gần đó.

Đặc biệt với những khu vực có mái che thấp như tầng hầm, nhà xe hoặc lối vào trong nhà, cần kiểm tra chiều cao thực tế trước khi lựa chọn loại barie. Nếu khoảng không phía trên hạn chế, cần cân nhắc loại cần phù hợp với mặt bằng thay vì cố lắp một loại barie tiêu chuẩn.

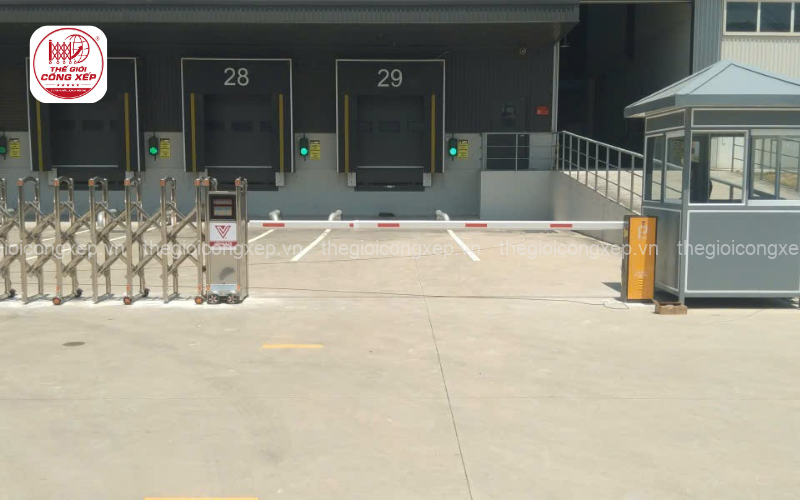

6. Bố trí barie phù hợp với cabin hoặc chốt bảo vệ

Tại các công trình có cabin bảo vệ, vị trí barie nên được tính toán đồng bộ với vị trí ngồi và tầm quan sát của nhân viên.

Bảo vệ cần có khả năng quan sát phương tiện, thao tác hệ thống điều khiển và xử lý tình huống mà không phải di chuyển quá nhiều. Nếu sử dụng máy tính, đầu đọc thẻ, camera hoặc hệ thống quản lý bãi xe, vị trí của các thiết bị này cũng cần được tính toán ngay từ đầu.

Một mặt bằng được bố trí tốt sẽ giúp rút ngắn thao tác kiểm soát và hạn chế việc phương tiện phải dừng ở nhiều điểm khác nhau.

7. Lưu ý vị trí lắp cảm biến và thiết bị kiểm soát

Barie tự động có thể được kết hợp với nhiều thiết bị như camera nhận diện biển số, đầu đọc thẻ RFID, cảm biến vòng từ hoặc cảm biến quang.

Vì vậy, vị trí barie cần được xác định đồng thời với vị trí của các thiết bị này. Ví dụ, camera cần có góc quan sát phù hợp với biển số; cảm biến cần được đặt tại khu vực có thể phát hiện phương tiện theo phương án thiết kế.

Không nên lắp barie trước rồi mới tìm vị trí cho các thiết bị kiểm soát. Cách làm này có thể khiến hệ thống thiếu không gian hoặc phải thay đổi vị trí sau khi thi công.

Cần chuẩn bị gì trước khi xác định vị trí lắp barie?

Trước khi thi công, cần khảo sát thực tế thay vì chỉ dựa trên kích thước sơ bộ của cổng. Một số yếu tố cần kiểm tra gồm:

• Chiều rộng làn xe: Xác định kích thước làn vào và làn ra để lựa chọn chiều dài cần chắn phù hợp.
• Hướng lưu thông: Xác định xe đi một chiều hay hai chiều, vị trí dừng và hướng tiếp cận barie.
• Mặt nền: Khu vực đặt tủ barie cần có nền chắc chắn, tương đối bằng phẳng và phù hợp để cố định thiết bị.
• Không gian nâng cần: Kiểm tra phía trên và xung quanh barie để đảm bảo cần có đủ không gian hoạt động.
• Nguồn điện: Xác định vị trí cấp điện và đường đi của dây để tránh kéo dây gây mất thẩm mỹ hoặc ảnh hưởng đến giao thông.
• Vị trí cabin: Nếu có chốt bảo vệ, cần đảm bảo nhân viên dễ quan sát và thao tác.
• Thiết bị kiểm soát: Xác định vị trí camera, đầu đọc thẻ, cảm biến và các thiết bị liên quan trước khi cố định barie.

Việc khảo sát đầy đủ giúp hạn chế thay đổi vị trí hoặc phát sinh chi phí trong quá trình thi công.

Khoảng cách lắp đặt barie tự động bao nhiêu là phù hợp?

Không nên áp dụng một con số khoảng cách duy nhất cho tất cả công trình. Khoảng cách phù hợp phải được xác định dựa trên chiều rộng làn xe, chiều dài cần chắn, hướng di chuyển, không gian nâng cần và hệ thống kiểm soát đi kèm.

Một số nguyên tắc nên đảm bảo:

• Tủ barie không nằm trong quỹ đạo khiến phương tiện dễ va chạm.
• Cần chắn phải bao phủ đủ chiều rộng làn theo thiết kế.
• Phía trên cần có đủ khoảng không để cần nâng hạ.
• Khu vực trước barie có đủ khoảng trống để xe giảm tốc và dừng.
• Không bố trí barie tại vị trí khiến xe phải đánh lái gấp.
• Có đủ không gian để kỹ thuật viên mở tủ và bảo trì thiết bị.

Với những công trình có làn xe hẹp, nhiều góc cua hoặc chiều cao hạn chế, nên khảo sát trực tiếp trước khi xác định kích thước và vị trí lắp đặt.

Vị trí lắp barie tự động theo từng công trình

Cổng trường học

Tại trường học, barie thường được đặt gần khu vực cổng và chốt bảo vệ để kiểm soát xe ra vào. Cần chú ý phân biệt luồng xe với khu vực dành cho học sinh đi bộ.

Nếu lượng xe tập trung vào đầu và cuối giờ học, cần tính đến khả năng ùn xe phía trước barie. Khu vực dừng xe nên có đủ không gian để không gây ảnh hưởng đến đường đi bộ hoặc giao thông bên ngoài.

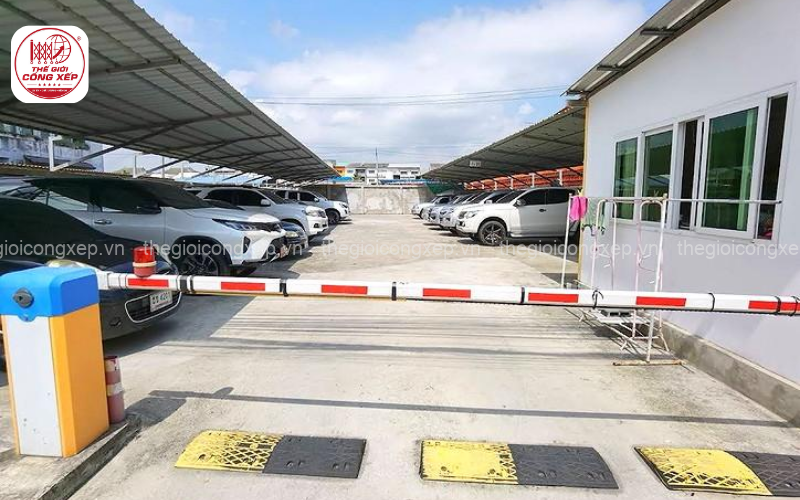

Bãi giữ xe

Bãi xe thường sử dụng barie ở cả lối vào và lối ra. Mỗi làn cần được tổ chức theo hướng lưu thông rõ ràng để hạn chế xe đi ngược chiều.

Vị trí barie nên kết hợp với máy đọc thẻ, camera hoặc hệ thống nhận diện biển số nếu có. Khoảng cách giữa các thiết bị cần được tính toán để xe có thể thực hiện thao tác kiểm soát thuận tiện.

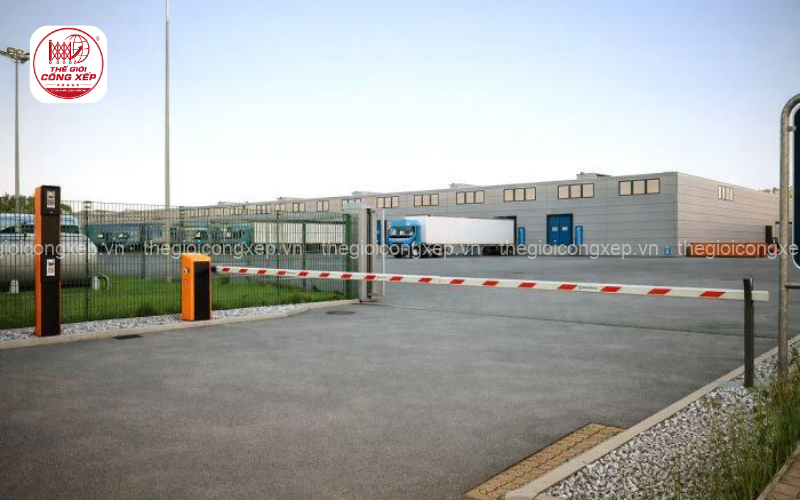

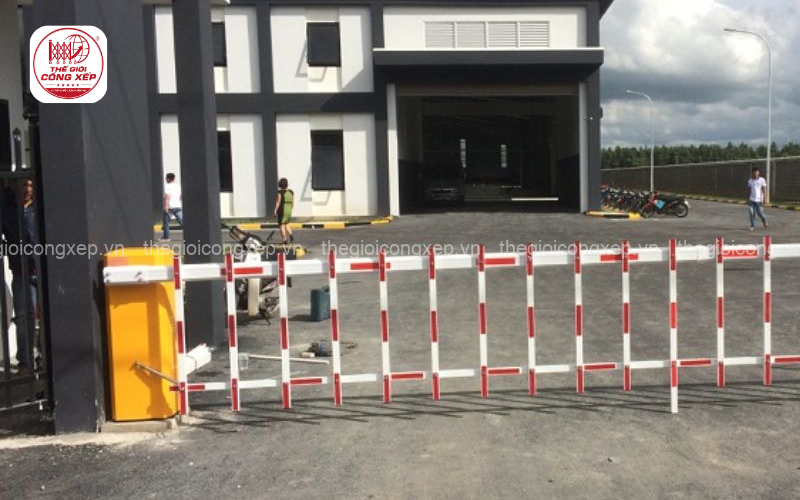

Nhà máy, kho xưởng

Nhà máy và kho xưởng có thể có nhiều loại phương tiện như xe máy, ô tô, xe tải hoặc xe container. Do đó, vị trí barie cần dựa trên loại xe có kích thước lớn nhất thường xuyên sử dụng. Đặc biệt với xe tải, cần tránh đặt barie tại góc cua hẹp hoặc vị trí khiến xe phải đánh lái sát tủ thiết bị.

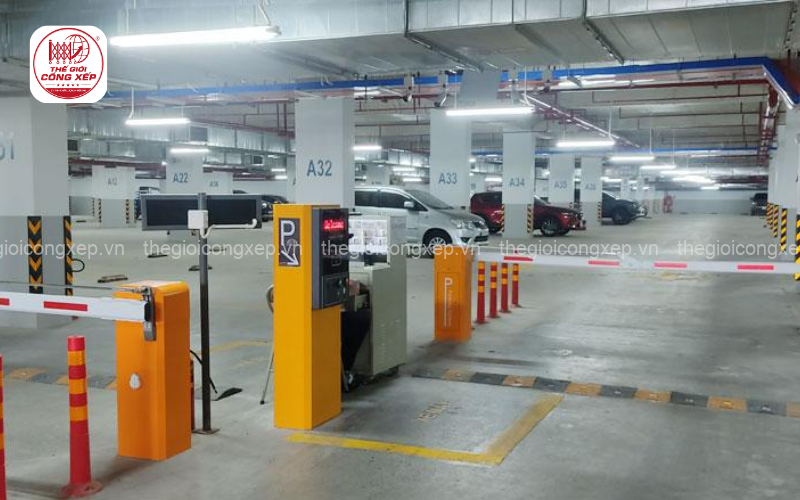

Tòa nhà, chung cư

Tại chung cư và tòa nhà, barie thường được bố trí tại lối vào tầng hầm hoặc cổng kiểm soát. Cần chú ý chiều cao tầng hầm, bán kính cua và không gian phía trên cần chắn. Nếu lắp barie trong tầng hầm, cần lựa chọn cấu hình phù hợp với điều kiện không gian thay vì chỉ dựa trên chiều rộng làn xe.

Trạm thu phí, khu vực kiểm soát ra vào

Với khu vực có lưu lượng phương tiện cao, cần ưu tiên khả năng phân luồng và tốc độ xử lý. Vị trí barie phải giúp phương tiện tiếp cận theo hướng rõ ràng, hạn chế giao cắt giữa các làn. Các thiết bị như camera, đầu đọc thẻ, đèn tín hiệu hoặc cảm biến cũng nên được thiết kế đồng bộ với vị trí thanh chắn.

Những lỗi thường gặp khi chọn vị trí lắp đặt barie

Một số sai sót trong quá trình khảo sát và bố trí mặt bằng có thể ảnh hưởng trực tiếp đến hiệu quả sử dụng:

• Đặt barie quá sát làn xe: Phương tiện khó di chuyển qua, đặc biệt là xe có kích thước lớn.
• Không tính chiều dài cần chắn: Cần quá ngắn có thể không kiểm soát đủ chiều rộng làn; cần quá dài lại có thể gây bất tiện cho một số mặt bằng.
• Không kiểm tra không gian phía trên: Cần barie có thể va vào mái che hoặc công trình khi nâng.
• Đặt barie sau góc cua: Người điều khiển khó quan sát thiết bị và phương tiện phía trước.
• Không tính đến vị trí cabin: Bảo vệ phải thao tác từ vị trí bất tiện hoặc khó quan sát phương tiện.
• Lắp cảm biến sai vị trí: Thiết bị phát hiện xe không hoạt động đúng khu vực cần kiểm soát.
• Bỏ qua mặt nền: Nền yếu hoặc không bằng phẳng có thể ảnh hưởng đến độ chắc chắn của tủ barie.
• Không tính đến phương án mở rộng: Khi lưu lượng xe tăng hoặc bổ sung camera, đầu đọc thẻ, vị trí lắp ban đầu có thể không còn đủ không gian.

Những lỗi này thường xuất phát từ việc chỉ quan tâm đến vị trí đặt tủ barie mà chưa xem xét toàn bộ hệ thống kiểm soát phương tiện.

Có nên tự xác định vị trí lắp đặt barie tự động không?

Người dùng có thể xác định sơ bộ vị trí dựa trên hướng xe và mặt bằng, nhưng với công trình có nhiều làn, tầng hầm, góc cua hoặc hệ thống kiểm soát phức tạp, nên có kỹ thuật viên khảo sát trước khi thi công.

Một đơn vị có kinh nghiệm sẽ đánh giá đồng thời:

• Chiều rộng và hướng di chuyển của làn xe.
• Vị trí đặt tủ barie.
• Chiều dài và hành trình của cần chắn.
• Mặt nền và vị trí cố định thiết bị.
• Không gian nâng hạ cần.
• Vị trí nguồn điện.
• Cabin bảo vệ.
• Camera, đầu đọc thẻ và cảm biến.
• Khả năng bảo trì sau khi lắp đặt.

Cách tiếp cận này giúp vị trí lắp đặt không chỉ phù hợp với thiết bị hiện tại mà còn thuận tiện cho việc vận hành và bảo trì về sau.

Chi phí lắp đặt thanh chắn barie tự động

Chi phí lắp đặt barie tự động phụ thuộc vào loại thiết bị, chiều dài cần chắn, số lượng barie, điều kiện mặt bằng và các thiết bị kiểm soát đi kèm.

Một số yếu tố thường ảnh hưởng đến tổng chi phí gồm:

• Loại barie và cấu hình motor.
• Chiều dài cần chắn.
• Số lượng làn cần kiểm soát.
• Điều kiện mặt nền và vị trí thi công.
• Hệ thống dây điện và nguồn cấp.
• Camera nhận diện biển số.
• Đầu đọc thẻ hoặc thiết bị kiểm soát ra vào.
• Cảm biến và thiết bị an toàn.
• Khối lượng thi công, cố định và căn chỉnh thiết bị.

Do đó, không nên chỉ dựa vào giá bán riêng của một bộ barie để dự toán toàn bộ chi phí. Cần khảo sát thực tế để xác định cấu hình và khối lượng lắp đặt cụ thể.

Vị trí lắp đặt thanh chắn barie tự động cần được tính toán phù hợp với hướng xe, chiều rộng làn, không gian nâng hạ cần và các thiết bị kiểm soát đi kèm. Lắp đặt đúng ngay từ đầu giúp barie vận hành ổn định, hạn chế va chạm và thuận tiện cho việc bảo trì. Nếu bạn cần lắp barie cho bãi xe, nhà máy, trường học, chung cư hoặc tòa nhà, hãy liên hệ Thế Giới Cổng Xếp để được khảo sát mặt bằng, tư vấn cấu hình và báo giá phù hợp với thực tế công trình.
